危廢回轉(zhuǎn)窯耐火磚剛玉莫來(lái)石耐火磚是指由剛玉和莫來(lái)石主晶相組成的高鋁質(zhì)耐火制品。剛玉-莫來(lái)石磚系指高純或較純凈原料制成的耐火制品。其中低熔點(diǎn)氧化物雜質(zhì)的存在，會(huì)降低其高溫性能。采用以工業(yè)氧化鋁粉和純凈粘土、鋁礬土或硅石為原料合成的純莫來(lái)石原料，尤其是堿金屬氧化物含量應(yīng)盡量低。以莫來(lái)石順粒料為骨料制得的制品抗熱震性好，但抗侵蝕性稍差，以剛玉砂為骨料的制品，耐蝕性好，但抗熱震性稍差。

性能：

具有較好的高溫強(qiáng)度、抗高溫蠕變性、抗熱震性和抗侵蝕性。一種典型的剛玉-莫來(lái)石磚的理化性能為：Al2O3>85%，F(xiàn)e2O3 0.45%，顯氣孔率19%，常溫耐壓強(qiáng)度大于55MPa荷重軟化溫度大于1700℃，加熱線變化(1600℃，3h)-0.1%，抗熱震性(1100℃水冷)大于30次。

以莫來(lái)石順粒料為骨料制得的制品抗熱震性好，但抗侵蝕性稍差，以剛玉砂為骨料的制品，耐蝕性好，但抗熱震性稍差。

制造工藝：

通常采用合成莫來(lái)石制造剛玉-莫來(lái)石磚，可用莫來(lái)石顆粒料為骨料，α-Al2O3粉為粉料，也可用電熔或燒結(jié)剛玉顆粒料為骨料、合成莫來(lái)石粉為粉料。骨料與粉料按一定比例和粒度級(jí)配進(jìn)行配料，以亞硫酸紙漿廢液等為結(jié)合劑，按一定順序加料，充分混練均勻，用摩擦壓磚機(jī)或液壓壓磚機(jī)成型。磚坯干燥后，于1650-1750℃燒成。

用途：

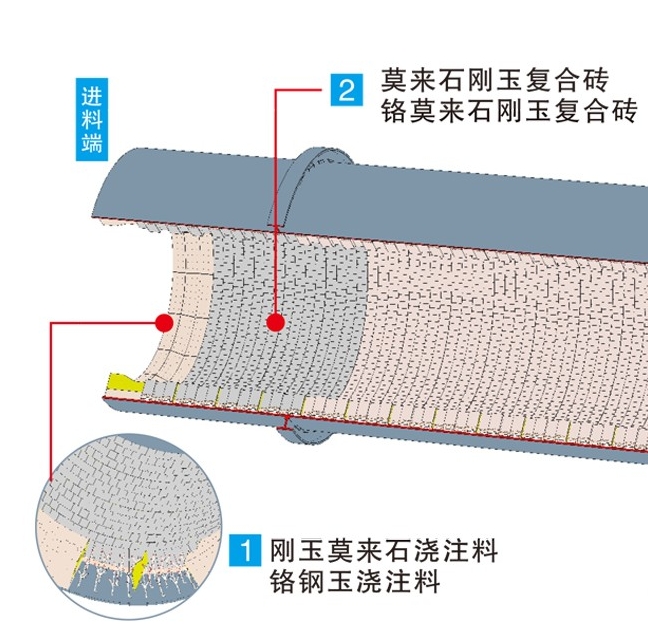

危廢回轉(zhuǎn)窯進(jìn)料端。
