水泥回轉窯預熱器用耐火磚的圖紙設計為防止預熱器直筒的襯里耐火材料與殼體脫開，需要在直墻內安裝錨固件。即在殼體上裝錨固釘，錨固釘栓住埋設在墻中的錨固磚，錨固磚拉住了直墻。大型窯不動設備的直徑一般大于5m，高度在10m以上，其內襯耐火材料的膨脹量和熱應力都很大。

一、錨固磚

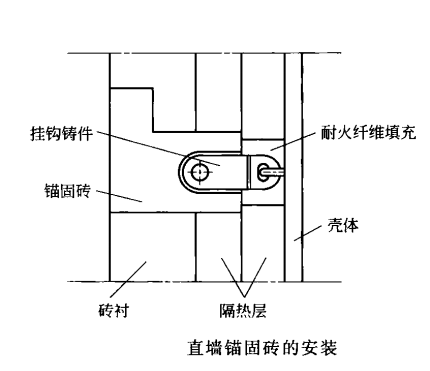

為防止預熱器直筒的襯里耐火材料與殼體脫開，需要在直墻內安裝錨固件。即在殼體上裝錨固釘，錨固釘栓住埋設在墻中的錨固磚，錨固磚拉住了直墻。在直墻上，錨固磚每隔一定間距設置一組，使直墻和殼體牢固地粘接成一體。這就防止了直墻與殼體脫開，避免了發(fā)生塌落事故。水泥回轉窯預熱器用耐火磚圖紙，錨固磚的安裝如圖所示。

二、托磚板

大型窯不動設備的直徑一般大于5m，高度在10m以上，其內襯耐火材料的膨脹量和熱應力都很大。為了減少熱應力和便于檢修，需要將窯襯耐火材料分成區(qū)段，并設置膨脹縫，這就需要設計托磚板。一般情況下，托磚板的間距小于2.5m;在高溫區(qū)小于2m。托磚板的結構如圖所示。

耐熱鋼托磚板托住托磚，托磚托住耐火磚和隔熱磚，耐火磚和上一塊托磚板之間的縫隙中塞有輕質耐火物。這就吸收了熱膨脹，防止了直墻的損壞。
